Dispositif de protection contre les surtensions modulaire du système TT TN, parafoudre de ligne électrique monophasé à 1 circuit

Conçu pour les systèmes TT et TN, ce parasurtenseur 1P+NPE utilise un circuit 1+1 pour protéger les lignes L-N et N-PE à 230V. Il gère un courant de décharge nominal de 20kA et maximal de 40kA, avec une protection jusqu'à 1,5kV et un temps de réponse de 25ns. L'unité sur rail DIN de 35mm s'adapte aux armoires TN-S.

Présentation du produit

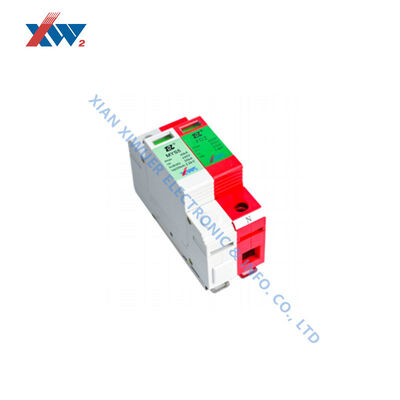

Le Parasurtenseur série MYS5-385/20-1P+NPE est un dispositif de protection contre la foudre et les surtensions haute performance spécialement conçu pour les systèmes de distribution d'énergie basse tension. Ce produit est strictement conforme aux normes EN 61643-11 et IEC 61643-11, se classant comme un parasurtenseur de Classe 2 / Classe II (Type 2). Il est doté d'une configuration de câblage 1P+NPE avec une tension alternative nominale de 230V (50/60Hz). Il protège efficacement les lignes L-N et N-PE, le rendant adapté aux systèmes monophasés TN-S et autres systèmes de mise à la terre, offrant une barrière de protection contre la foudre fiable pour les équipements en aval.

Excellentes performances de protection électrique

En termes de paramètres électriques clés, cette série démontre des capacités exceptionnelles de décharge et de limitation de tension. Le courant de décharge nominal (In, 8/20µs) pour les lignes L-N et N-PE est jusqu'à 20kA, et le courant de décharge maximal (Imax) atteint 40kA, lui permettant de supporter facilement les fortes surtensions de foudre ou les impacts de surtension du réseau électrique. Concernant le niveau de protection de tension, le pôle L-N est contrôlé à ≤1.9kV, tandis que le pôle N-PE est aussi bas que ≤1.5kV, garantissant que la tension résiduelle est supprimée dans une plage de sécurité. De plus, le produit présente des temps de réponse extrêmement rapides : ≤25ns pour L-N et ≤100ns pour N-PE. Il conduit et décharge rapidement au moment où la surtension transitoire se produit, protégeant ainsi les équipements sensibles.

Conception physique robuste et adaptabilité environnementale

La conception de cette série de parasurtenseurs prend pleinement en compte les exigences d'installation des boîtes de distribution industrielles et civiles. Le produit utilise un montage sur rail DIN standard de 35mm (conformément à EN 60715). Le boîtier est fabriqué en matériau thermoplastique répondant à la classification ignifuge UL 94 V-0, avec un indice de protection IP20, le rendant adapté à une installation intérieure. Il dispose d'une large plage de température de fonctionnement et peut fonctionner de manière stable dans des environnements extrêmes de -40℃ à +70℃. Pour le câblage, il prend en charge des sections de conducteur allant de 1.5mm² à 35mm² (fils multibrins) / 25mm² (fils souples). Les bornes utilisent des vis M5 avec un couple recommandé de 3.0Nm±10%, et il est doté d'une fenêtre d'indication d'état de fonctionnement et de défaut bicolore vert/rouge claire pour une inspection et une maintenance de routine pratiques.

Surveillance intelligente et avantages différenciés (version NS)

Cette série propose deux modèles optionnels : la version standard (MYS5-385/20-1P+NPE) et la version intelligente avec signalisation à distance (MYS5-385/20-1P+NPE (NS)). Les deux sont complètement identiques en termes de paramètres de protection contre la foudre, mais la version (NS) est en plus équipée d'une borne de signalisation à distance dotée d'un contact de commutation flottant.Cette interface de signalisation à distance prend en charge une capacité de commutation AC de 125VAC/1A et une capacité de commutation DC de 30VDC/0.5A (section de fil de connexion : 0.2mm², vis M2, couple 0.25Nm). Grâce à cette fonction de signalisation à distance, le personnel d'exploitation et de maintenance peut transmettre à distance l'état de défaut du parasurtenseur (tel que dégradation ou défaillance) à un système de surveillance ou à un dispositif d'alarme, réalisant ainsi une gestion intelligente et à distance des équipements de protection contre la foudre. Ceci est particulièrement adapté aux scénarios avec des exigences extrêmement élevées en matière de fiabilité du système, tels que les stations de base sans surveillance et les armoires de commande d'automatisation industrielle.
