Dispositif de protection de montée subite

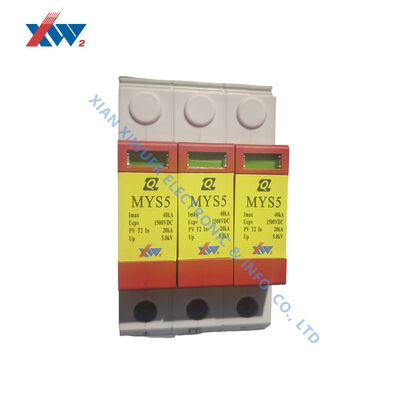

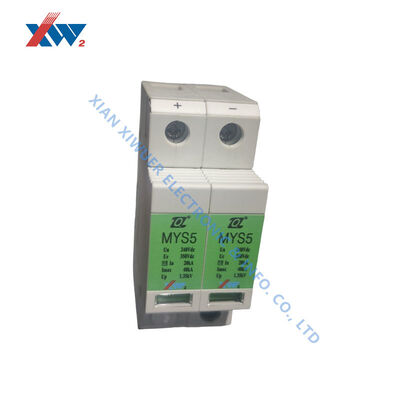

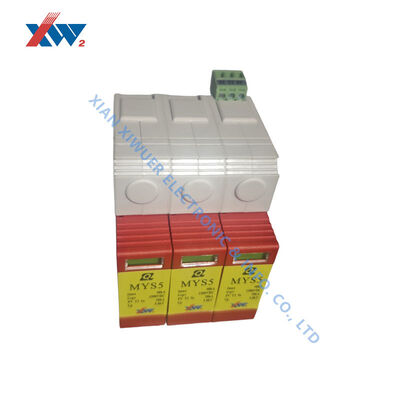

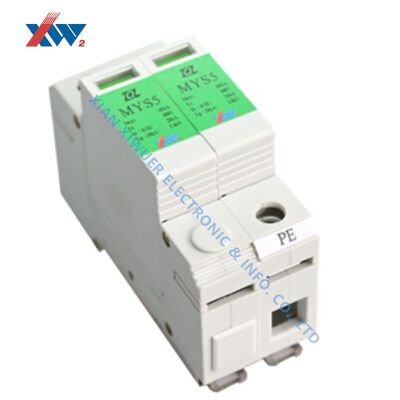

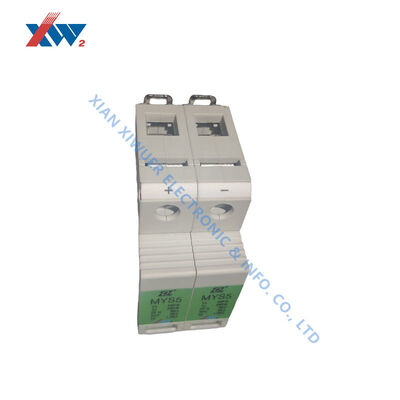

MYS5-385 20 2P NS Classe II Dispositif de protection contre les surtensions Cartouche enfichable Système AC bipolaire

Nom De La Marque:	XIWUER
Numéro De Modèle:	MYS5-385/20-2P (NS)
Quantité Minimale De Commande:	100
Prix:	Négociable
Conditions De Paiement:	LC, T/T
Capacité D'approvisionnement:	3 000 000 de pièces par an

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001,ISO14001,ISO45001,CCC

SPD selon EN 61643-11:

Classe 2

SPD selon CEI 61643-11:

Classe II

Tension nominale CA (Un):

230 V CA, 50/60 Hz

Tension de fonctionnement continue maximale (Uc):

385 V CA, 50/60 Hz

Courant de décharge nominal (In):

20 kA (8/20 μs)

Courant de décharge maximal (Imax):

40 kA (8/20 μs)

Niveau de protection contre la tension (haut):

≤1,9kV

Temps de réponse (tA):

≤25ns

Plage de température de fonctionnement:

-40℃ | +70℃

État de fonctionnement/indication de défaut:

vert/rouge

Nombre de ports:

Section transversale minimale du conducteur:

Fil solide de 1,5 mm² / Fil flexible

Section transversale maximale du conducteur:

Fil toronné de 35 mm² / Fil flexible de 25 mm²

Type de boulon/couple:

M5 / 3,0 Nm ±10 %

Méthode de montage:

Rail DIN 35 mm, EN 60715

Matériau du boîtier:

Thermoplastique, UL94 V-0

Lieu d'installation:

Intérieur

Degré de protection:

IP20

Type de contact de signalisation à distance:

Contact inverseur flottant

Capacité de commutation CA:

125 VCA/1A

Capacité de commutation CC:

30 V CC/0,5 A

Zone transversale du terminal de signalisation à distance:

0,2 mm²

Type de trou de vis/couple:

M2/0,25 Nm

Détails d'emballage:

Carton

Capacité d'approvisionnement:

3 000 000 de pièces par an

Mettre en évidence:

Dispositif de protection contre les surtensions de classe II

Parafoudre à cartouche enfichable 2P

Parafoudre secteur bipolaire

Description du produit

Conçu comme un parafoudre de classe II, le MYS5-385/20-2P délivre un courant de décharge nominal de 20 kA et maximal de 40 kA à 385 V. Son niveau de protection de 1,9 kV et sa réponse rapide limitent les surtensions de foudre et de commutation, tandis que le module sur rail DIN de 35 mm s'adapte aux armoires de distribution.

Description du produit

Le Parafoudre MYS5-385/20-2P (SPD) est conçu pour la protection contre les surtensions dans les systèmes de distribution d'énergie AC basse tension.

Il est utilisé pour protéger les équipements électriques contre les surtensions transitoires causées par les surtensions de foudre, les opérations de commutation et d'autres perturbations électriques.

Ce parafoudre de type 2 est conforme aux normes EN 61643-11 Classe II et IEC 61643-11 Classe II. Il présente une tension de fonctionnement continue maximale de 385 V AC (Uc), un courant de décharge nominal de 20 kA (In) et un courant de décharge maximal de 40 kA (Imax), offrant des performances de protection contre les surtensions fiables.

L'appareil adopte une conception de montage sur rail DIN de 35 mm, adaptée à l'installation dans les armoires de distribution, les panneaux de commande et autres systèmes électriques intérieurs.

Caractéristiques du produit

Parafoudre de type 2 / classe II
Courant de décharge nominal : 20 kA (8/20 µs)
Courant de décharge maximal : 40 kA (8/20 µs)
Tension de fonctionnement continue maximale : 385 V AC
Niveau de protection basse tension : ≤ 1,9 kV
Temps de réponse rapide : ≤ 25 ns
Montage sur rail DIN selon EN 60715
Température de fonctionnement : -40 °C à +70 °C
Indicateur d'état vert/rouge pour le fonctionnement et la surveillance des défauts
Boîtier thermoplastique ignifuge UL94 V-0

Applications

Le parafoudre MYS5-385/20-2P convient pour :

Systèmes de distribution d'énergie basse tension
Armoires de distribution électrique
Systèmes de contrôle industriels
Installations électriques de bâtiments
Protection des équipements d'automatisation
Systèmes de protection d'alimentation intérieure
