Barre de condensateur en céramique haute tension (VDIS Ceramics) pour systèmes de 3,6 kV/40,5 kV à ultra-faible décharge partielle et à haute résistance à l'isolation

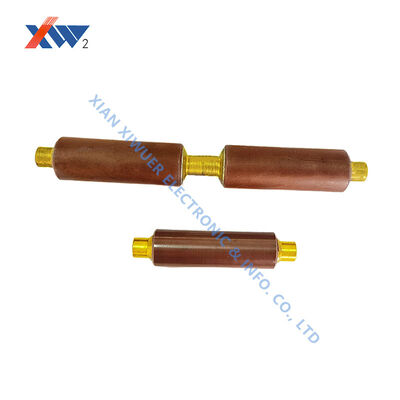

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
Lieu d'origine XIAN, CHINE
Nom de marque XIWUER
Certification ISO9001,ISO14001,ISO45001,CCC
Numéro de modèle CT8-2-24kV-500pF
Quantité de commande min 100
Prix Négociable
Détails d'emballage Carton
Délai de livraison 25~30 jours ouvrables
Conditions de paiement LC, T/T
Capacité d'approvisionnement 3 000 000 de pièces par an
Détails sur le produit
Type de montage Par le trou Tension nominale 2000v
Plage de température de travail 50℃~+125℃ Capacitance 10pF à 1µF
Dimension T: 22,0 mm Résistance de tension 70kV, 50Hz ·1min
Tension nominale 100V à 10kV Losse diélectrique 1V, ℃ 1KHz (20-25) < 0,0040
Vie 10 ans Applications Alimentations haute tension, circuits d'impulsions, équipements médicaux
Nom du produit Condensateur céramique haute tension Fil de plomb Φ0.48mm
Application lustre, peinture, silicate de zircone Capacité à 1V, 1kHz, ℃ 150PF±10% (de 20-25)
Terminaison Étain/Plomb ou Sans Plomb
Laisser un message
Description de produit
Tiges de condensateur en céramique (Céramique VDIS) pour dispositifs indicateurs de présence haute tension | 3,6 kV à 40,5 kV
Présentation du produit

Notre haute performancetiges de condensateur en céramique (céramiques VDIS)sont des composants de base conçus avec précision pour les dispositifs indicateurs de présence haute tension (VPIS/VDIS) dans les appareillages moyenne tension (MT). Conçues pour répondre aux exigences strictes des systèmes de 3,6 kV à 40,5 kV, ces tiges garantissent une détection précise de la tension avec une décharge partielle ultra faible, une résistance d'isolation stable et un fonctionnement fiable à long terme.

Fabriquées à partir de matériaux diélectriques céramiques de haute qualité, nos tiges VDIS offrent des valeurs de capacité constantes, une faible perte diélectrique et une excellente stabilité en température, ce qui les rend idéales pour les assemblages d'équipements MT intérieurs et extérieurs.

Principales fonctionnalités
  • Plage de tension :3,6kV à 40,5kV, couvrant toutes les applications MT courantes
  • Décharge partielle ultra-faible : ≤ 10 pC aux tensions de test spécifiées (jusqu'à 5 pC à 1,1 × tension nominale)
  • Perte diélectrique extrêmement faible : ≤ 0,0040 (testé à 1 kHz, 1 V)
  • Résistance d'isolation élevée : ≥ 1,0×10⁵ MΩ (1VDC / 1min)
  • Excellente capacité de tenue aux chocs de foudre (jusqu'à 185 kV en crête)
  • Caractéristiques de température : 2D4 (Y5T), 2B4 (Y5P), série DL disponible
  • Options de filetage personnalisées : M4, M5, M6, M8, M10, M12, M16
  • Dimensions personnalisées et valeurs de capacité disponibles sur demande
  • Conforme àDL/T538-2006etJB/T10305-2001normes
Applications
  • Dispositifs indicateurs de présence haute tension (VPIS/VDIS)
  • Capteurs de tension capacitifs et diviseurs de tension
  • Appareillage de commutation moyenne tension (MT), unités principales en anneau (RMU) et cellules
  • Transformateurs de mesure en fonte époxy
  • Systèmes de distribution d'énergie 3,6 kV / 7,2 kV / 12 kV / 24 kV / 40,5 kV
Spécifications techniques
Paramètre Détails
Tension nominale 3,6 kVCA, 7,2 kVCA, 12 kVCA, 24 kVCA, 40,5 kVCA
Plage de capacité nominale 4pF à 500pF (personnalisable)
Perte diélectrique ≤ 0,0040 (1 kHz, 1 V ±0,2 V)
Résistance d'isolation ≥ 1,0 × 10⁵ MΩ (1 V CC / 1 min)
Décharge partielle ≤ 10 pC / ≤ 5 pC (aux tensions d'essai spécifiées)
Résistance aux impulsions de foudre 40kV à 185kV (onde 1,2/5μs)
Norme d'essai DL/T538-2006, JB/T10305-2001
