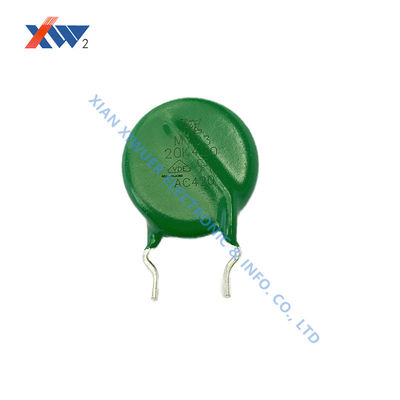

MYG3 10K 420 Varistor à oxyde métallique avec revêtement en résine de silicone et caractéristiques V/I bidirectionnelles symétriques pour la protection contre les surtensions
| Lieu d'origine | XIAN, CHINE |
|---|---|
| Nom de marque | QingZhu |
| Certification | UL,VDE |
| Numéro de modèle | MYG3 10K 420 |
| Quantité de commande min | 10000 PCS |
| Prix | USD, negotiable, pcs |
| Détails d'emballage | 33.5*28.5*28 |
| Délai de livraison | 7-10 jours |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 500 millions de PCs par année |
Détails sur le produit
| Application | Protécteurs contre les surtensions | Tension nominale 0,1 mA(V) | 680 ((612 ~ 748) |
|---|---|---|---|
| Plage de température de fonctionnement | -40 ℃ ~ + 85 ℃ | Démension | D14*H18 |
Description de produit
MYG3 10K 420 Varistors généraux d'oxyde de métal pour protecteurs contre les surtensions
MYG3 10K 420 Varistor de source d'alimentation à oxyde de métal général
Un métal oxyde Varistor ou MOV est le composant circulaire de couleur bleue ou orange que vous pouvez généralement repérer sur le côté de l'entrée CA de tout circuit d'alimentation.Le Varistor d'oxyde métallique peut être considéré comme un autre type de résistance variable qui peut varier sa résistance en fonction de la tension appliquée à travers elleLorsqu'un courant élevé passe à travers un MOV, sa valeur de résistance diminue et agit comme un court-circuit.pour protéger les circuits contre les pics de haute tensionDans cet article, nous allons en apprendre davantage sur le fonctionnement du MOV et comment l'utiliser dans vos conceptions pour protéger vos circuits contre les pics de tension.Nous apprendrons également sur les propriétés électriques de MOV et comment sélectionner un MOV selon vos exigences de conception.
Caractéristiques
- Couche en résine de silicone
- Courant à faible fuite
- Caractéristiques V/ bidirectionnelles et symétriques
- La température de fonctionnement: basse température: -40°C, haute température: +85°C/+105°C
Application du projet
L'image ci-dessous montre comment utiliser le MOV dans le circuit électronique.
Lorsque la tension se situe dans les limites nominales, la résistance du MOV sera très élevée et, par conséquent, tous les courants traversent le circuit et aucun courant ne traverse le MOV.Mais quand un pic de tension se produit dans la tension principaleCette haute tension réduira la valeur de résistance du MOV à une valeur très basse, ce qui le rendra comme un court-circuit.
Cela oblige un courant important à circuler à travers le MOV, ce qui provoquerait une explosion du fusible et débrancherait le circuit de la tension du réseau.Pendant les pics de tension la haute tension défectueuse va revenir à des valeurs normales très bientôtDans ces cas, la durée du courant ne sera pas suffisamment élevée pour faire exploser le fusible et le circuit reprendra son fonctionnement normal lorsque la tension deviendra normale.Chaque fois qu'un pic est détecté le MOV déconnecte le circuit momentanément en se court-circuitant et se endommageant avec un courant élevé à chaque foisDonc, si vous trouvez un MOV endommagé dans un circuit électrique, c'est probablement parce que le circuit a subi de nombreuses pics de tension.
Le style du plomb
| Le code | Configuration |
|---|---|
| Une | en ligne droite |
| B. Pour | Extérieur Crimpé court |
| C | Verticalement encrés |
| D | tout droit. |
| E | Extérieur encrémé long |
| F | À l'intérieur, courte. |
Spécifications techniques
| Série | La partie no. | La tension nominale V0,1 mA ((V) | Voltage maximal autorisé ACr.m.s ((V) | Voltage admissible DC ((V) | Max. tension de serrage Vc(V) | Max. courant de pointe Ip ((A) | Puissance nominale (W) | Énergie 10/1000 μs (J) | Énergie 2 ms (J) | Max. courant de pointe 1 fois (A) | Max. courant de pointe 2 fois (A) | Capacité 1 kHz (pF) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MJG3 | 10K420+△□ | 680 ((612 ~ 748) | 420 | 560 | 1120 | 63.0 | 0.4 | 11.2 | 8.0 | 2500 | 1250 | 190 |
Nom de l'organisme:+=UL 1449 Fichier E321175(S) - Dispositif de protection contre les surtensions, □=UL 1449 Fichier E181155(N) - Application transversale, △=C--UL pour le CSA C22.2 Fichier E321175(S) Dimension en mm
Les dimensions
| Série | La partie no. | Dmax | H est | Une | Wmax |
|---|---|---|---|---|---|
| MJG3 | 10K420 | 7.5 | - | - | - |
