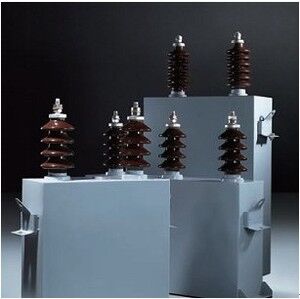

Condensateur de chauffage électrique refroidi à l'eau avec une tension nominale de 0,75 à 1,2 kV et une fréquence de 40 à 24 000 Hz pour les applications à haute tension

• Écart de capacité : ±10 %. Le rapport des valeurs de capacité maximale et minimale pour chaque phase et groupe ne doit pas dépasser 1,1.
• Tangente de perte diélectrique tanδ (pour diélectrique entièrement filmé) à la tension nominale Un et 20°C :
  • Un ≤ 1kV : tanδ ≤ 0,0015
  • Un > 1kV : tanδ ≤ 0,0012
• Résistance d'isolement : Supporte une tension d'essai de 1kV à fréquence industrielle pendant 1 minute entre les bornes et le boîtier.
• La température de l'eau d'admission de refroidissement ne doit pas dépasser 30°C.
  • Pour les condensateurs avec Qn ≤ 1000 kvar, le débit d'eau ≥ 4 L/min
  • Pour les condensateurs avec Qn ≥ 1000 kvar, le débit d'eau ≥ 6 L/min
• Surtension de fonctionnement à long terme (ne dépassant pas 4 heures sur 24 heures) ne doit pas dépasser 1,1Un.
• Surintensité de fonctionnement à long terme (y compris les courants harmoniques) ne doit pas dépasser 1,35In.
• Installation intérieure, avec une altitude ne dépassant pas 1000m.
• La température ambiante de l'air sur le site d'installation et d'exploitation ne doit pas dépasser 50°C.
• Site d'installation exempt de vibrations mécaniques sévères, de gaz/vapeurs nocifs et de poussières explosives.
• Les condensateurs de chauffage électrique refroidis par eau RWM et RFM, entièrement filmés, sont conformes à la norme JB71

Principalement utilisés dans les systèmes d'alimentation AC contrôlables ou réglables avec une tension nominale ne dépassant pas 3,6kV et une fréquence allant de 40 à 24 000 Hz. Spécifiquement conçus pour améliorer le facteur de puissance dans les équipements de chauffage par induction, de fusion et d'agitation, ou de coulée, ainsi que dans des applications similaires.

Le condensateur de chauffage électrique se compose des principaux composants suivants :

• Noyau : Le noyau comprend plusieurs éléments parallèles. Chaque élément de condensateur est enroulé à partir de papier de condensateur (diélectrique) et de conducteurs en aluminium (plaques). Toutes les plaques d'élément dépassent du diélectrique. Une plaque est soudée à un tuyau d'eau de refroidissement, qui se connecte à la borne de mise à la terre ou à la plaque de mise à la terre sur le couvercle, servant de borne globale pour cette plaque.
• La seconde plaque est isolée du boîtier. Elle se connecte à la barre omnibus via une plaque de connexion et est acheminée à travers un manchon en porcelaine sur le couvercle.
• Boîtier : Le boîtier est rectangulaire avec des pattes de levage soudées des deux côtés pour la manipulation. Le couvercle est doté d'un manchon en porcelaine avec une tige numérotée et une borne de mise à la terre ou une plaque de mise à la terre.

• Les condensateurs doivent être installés sans vibration. L'installation à proximité de radiateurs est autorisée, à condition que des matériaux incombustibles forment un mur de séparation solide entourant les condensateurs ou que les condensateurs soient logés dans des armoires métalliques séparées.
• Pour éviter d'endommager les tuyaux d'eau de refroidissement des condensateurs, la température ambiante sur le site d'installation ne doit pas descendre en dessous de ±2°C.
• Les condensateurs doivent être installés verticalement (manchons en porcelaine vers le haut). Il est strictement interdit de déplacer les condensateurs par leurs manchons en porcelaine. Maintenir un espacement minimum de 20 mm entre les condensateurs.
• Les connexions entre les tuyaux d'eau de refroidissement des condensateurs et entre les tuyaux d'eau de refroidissement et les tuyaux de source d'eau doivent utiliser des tuyaux flexibles en caoutchouc. Les tuyaux d'eau de refroidissement peuvent être connectés en série, mais pas plus de trois condensateurs. Les tuyaux de vidange ne doivent pas être couverts et doivent être placés dans des endroits facilement observables pour surveiller le débit d'eau à tout moment.
• La température de l'eau de refroidissement à l'admission ne doit pas dépasser +30°C, et à la sortie ne doit pas dépasser +35°C.
• Lors de la connexion de plusieurs tuyaux d'eau de refroidissement en série (pas plus de trois unités), ajustez la pression et le débit d'eau pour réguler la différence de température entre l'eau d'admission et de sortie, en veillant à ce que la température de sortie ne dépasse pas +35°C. La pression à l'admission de l'eau de refroidissement ne doit pas dépasser 4 atmosphères.
• Si l'alimentation en eau est interrompue en raison d'un défaut, déconnectez immédiatement l'alimentation électrique du condensateur. Lorsqu'un condensateur est mis hors service en raison d'un défaut, vidangez complètement toute l'eau des tuyaux d'eau de refroidissement.
• Lors de l'utilisation de plusieurs bornes de groupe en parallèle sur le condensateur, utilisez des plaques de connexion flexibles. La borne de sortie principale doit être connectée à partir de la plaque de connexion flexible, et non à partir d'une borne de groupe individuelle. La section transversale de la plaque de connexion ne doit pas être inférieure à 2,5 cm².
• Si la tension de ligne dépasse la tension nominale du condensateur, ajustez le nombre de condensateurs connectés en série ou connectez les bornes des condensateurs fonctionnant en série en parallèle.
