Les condensateurs de poignée de porte haute tension sont essentiels pour les filtres de couplage PLC.

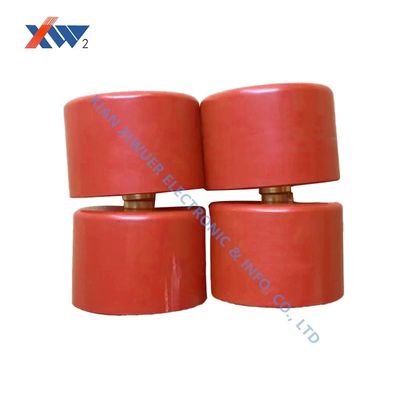

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.

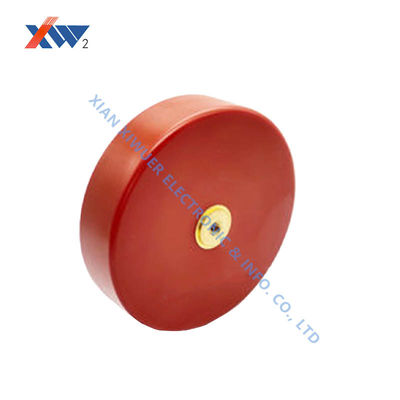

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
Lieu d'origine XIAN, CHINE
Nom de marque XIWUER
Certification ISO9001,ISO14001,ISO45001
Quantité de commande min 1pcs
Prix Négociable
Détails d'emballage CARTON
Délai de livraison 5-7 jours
Conditions de paiement L / C, T / T
Capacité d'approvisionnement 4 000 000 PCs par année
Détails sur le produit
Dissipation Je ne veux pas.0040 Tension de tenue 1,5ur ● 1 min
Résistance à l'isolation ≧ 1,0 × 105mΩ
Mettre en évidence

Condensateurs à poignée de porte à haute tension pour PLC

,

Condensateurs à poignée de porte à haute tension

,

Condensateurs de filtres à couple PLC
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Laisser un message
Description de produit

Les condensateurs bouton de porte haute tension sont cruciaux pour les filtres de couplage PLC.
Dessin :
Les condensateurs de poignée de porte haute tension sont essentiels pour les filtres de couplage PLC. 0

Paramètres :

N° Spécification Dissipation Tension de tenue Résistance d'isolement Dimension(mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Type d'isolateur 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5


Dans les systèmes de communication par courants porteurs en ligne, le fonctionnement coordonné des filtres de couplage et des condensateurs de couplage est crucial. En tant qu'élément de couplage central, les performances des condensateurs bouton de porte haute tension déterminent directement l'efficacité de la transmission et la qualité du signal de l'ensemble du système de communication. Nos produits, grâce à un contrôle précis des paramètres électriques et à une conception structurelle optimisée, offrent une solution parfaite pour les systèmes PLC.

Les filtres de couplage doivent remplir deux fonctions majeures : l'adaptation d'impédance et la sélection de la bande de fréquences. Si la valeur de capacité du condensateur de couplage varie ou si ses caractéristiques de température sont mauvaises, le filtre se désaccorde, ce qui entraîne une augmentation de la réflexion du signal et de l'atténuation de la transmission. Nos condensateurs bouton de porte haute tension utilisent une diélectrique céramique de classe I (série N4700), garantissant une variation de capacité inférieure à ±0,5 % sur une large plage de températures, fournissant une base de réactance capacitive stable pour le filtre de couplage. Leur tolérance de capacité étroite (jusqu'à ±5 %) assure la précision des caractéristiques de la bande passante du filtre.

Dans les applications pratiques, nos condensateurs bouton de porte haute tension démontrent des avantages significatifs : un faible facteur de dissipation (tanδ ≤ 1 × 10⁻³) assure l'efficacité de la transmission du signal ; une grande linéarité empêche la distorsion harmonique ; et une excellente capacité de tenue aux impulsions, leur permettant de résister aux surtensions de foudre et aux surtensions de commutation. Ces caractéristiques rendent nos produits particulièrement adaptés aux scénarios d'application exigeants tels que l'automatisation de la distribution des réseaux intelligents et la surveillance de l'alimentation des nouvelles centrales énergétiques.
