products details

Maison Produits

Condensateurs à haute tension de poignée de porte

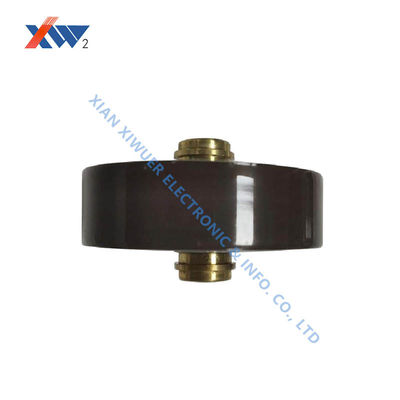

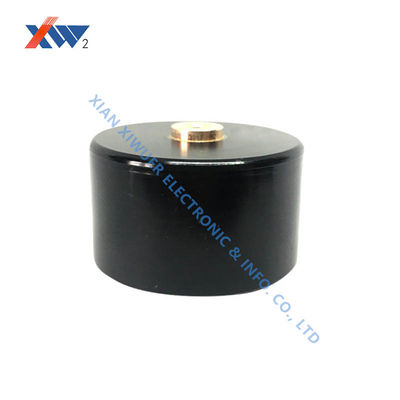

Condensateur bouton de porte haute tension 20kV-2000pF, 20kV-10000pF, 20kV-18000pF pour systèmes de couplage PLC

Nom De La Marque:	XIWUER
MOQ:	1pcs
Prix:	Négociable
Conditions De Paiement:	L / C, T / T
Capacité D'approvisionnement:	4 000 000 PCs par année

Detail Information

Description du produit

Detail Information

Lieu d'origine:

XIAN, CHINE

Certification:

ISO9001,ISO14001,ISO45001

Dissipation:

Je ne veux pas.0040

Tension de tenue:

1,5ur ● 1 min

Résistance à l'isolation:

≧ 1,0 × 105mΩ

Détails d'emballage:

CARTON

Capacité d'approvisionnement:

4 000 000 PCs par année

Mettre en évidence:

Condensateur à poignée de porte haute tension de 20 kV-2000 pF

Condensateur de couplage PLC 20kV-10000pF

Condensateur céramique haute tension 20kV-18000pF

Description du produit

Condensateurs à poignée de porte haute tension pour systèmes de couplage CPL

Les systèmes de couplage de communication par courant porteur en ligne haute tension sont des équipements essentiels pour la mise en œuvre des communications par courant porteur en ligne. Ces systèmes couplent efficacement les signaux de communication haute fréquence tout en isolant en toute sécurité la haute tension de la fréquence du réseau.

Spécifications techniques

N°	Spécification	Dissipation	Tension de tenue	Résistance d'isolement	Dimension (mm)
1	20kV-2000pF	≦0.0040	1.5Ur_● 1min	≧1.0×105MΩ	D	H	L	D	M
2	20kV-10000pF				45	19	23	12	5
3	20kV-18000pF				65	15	19	12	5
4	30kV-1000pF				80	17	25	12	5
5	30kV-2700pF				45	24	32	12	4
6	30kV-12000pF				60	20	28	12	4
7	40kV-150pF				20	33	41	8	4
8	40kV-500pF				28	33	41	8	4
9	40kV-7500pF				80	24	29	12	6
10	40kV-10000pF				80	22	26	16	5
11	50kV-1000pF				50	30	34	12	4
12	50kV-1000pF				32	27	31	16	5
13	50kV-5600pF				80	31	35	16	5
14	60kV-1500pF				50	31	34	12	5
15	60kV-3000pF				65	32	35	16	5
16	100kV-500pF				50	54	58	12	5
17	100kV-2000pF				51	32	35	16	5
18	Type d'isolateur 100kV-1500pF				68	36	40	16	5
19	150kV-820pF				65	95	100	12	5
20	200kV-600pF				50	90	94	16	5

Principales caractéristiques et avantages

Dans les systèmes CPL, les condensateurs à poignée de porte haute tension servent de « sélecteurs de fréquence » et de « barrières d'isolation » indispensables dans le circuit de couplage, répondant à deux défis majeurs :

Résister aux tensions de ligne électrique de plusieurs milliers à des dizaines de milliers de volts pour assurer une sécurité absolue pour les équipements de communication en aval
Obtenir une transmission de signal à faible perte dans la plage de fréquences porteuses (généralement 40-500 kHz)

Nos condensateurs à poignée de porte haute tension sont dotés d'une diélectrique céramique spécialisée et d'un processus d'encapsulation époxy sous vide qui garantit :

Des performances d'isolation stables sur des niveaux de tension de 35 à 500 kV
Une faible résistance série équivalente (ESR) et une faible inductance (ESL) pour une excellente réponse en fréquence
Une stabilité thermique exceptionnelle (variation de capacité de ±2 % de -40 °C à +85 °C)
Une fiabilité à long terme dans des environnements difficiles

En tant que composant essentiel du circuit de couplage, nos condensateurs à poignée de porte haute tension remplissent les doubles fonctions d'isolation haute tension et de couplage haute fréquence, assurant le fonctionnement stable des systèmes CPL dans diverses conditions.
