Condensateurs de poignée de porte haute tension personnalisés pour les applications de mesure et d'impulsion UHV avec des spécifications de 20kV-2000pF 30kV-1000pF 40kV-150pF

  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
Lieu d'origine XIAN, CHINE
Nom de marque XIWUER
Certification ISO9001,ISO14001,ISO45001
Numéro de modèle CT8-2-150KV-820PF
Quantité de commande min 1pcs
Prix Négociable
Détails d'emballage Carton
Délai de livraison 5-7 jours
Conditions de paiement L / C, T / T
Capacité d'approvisionnement 4 000 000 PCs par année

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Mettre en évidence

Condensateur à poignée de porte haute tension de 20 kV-2000 pF

,

Condensateur HV de bouton de porte 30kV-1000pF

,

Condensateur à poignée de porte en céramique de 40 kV à 150 pF
Laisser un message
Description de produit
Solutions sur mesure - Applications de mesure et d'impulsion UHV: condensateurs à poignée de porte haute tension
Condensateurs de poignée de porte haute tension personnalisés pour les applications de mesure et d'impulsion UHV avec des spécifications de 20kV-2000pF 30kV-1000pF 40kV-150pF 0
Spécifications techniques
Je ne veux pas. Spécification Dissipation Tensions résistantes Résistance à l'isolation Dimension (en mm)
1 20 kV à 2000 pF








Je ne veux pas.0040








1.5Ur●Une minute.








¥1,0×105MΩ

 D H est L D M
2 20 kV à 10000 pF 45 19 23 12 5
3 20 kV à 18000 pF 65 15 19 12 5
4 30 kV à 1 000 pF 80 17 25 12 5
5 30 kV à 2700 pF 45 24 32 12 4
6 30 kV à 12 000 pF 60 20 28 12 4
7 40 kV à 150 pF 20 33 41 8 4
8 40 kV à 500 pF 28 33 41 8 4
9 40 kV à 7500 pF 80 24 29 12 6
10 40 kV à 10000 pF 80 22 26 16 5
11 50 kV à 1000 pF 50 30 34 12 4
12 50 kV à 1000 pF 32 27 31 16 5
13 50 kV à 5600 pF 80 31 35 16 5
14 60 kV à 1500 pF 50 31 34 12 5
15 60 kV à 3000 pF 65 32 35 16 5
16 100 kV à 500 pF 50 54 58 12 5
17 100 kV à 2000 pF 51 32 35 16 5
18 Type d'isolant 100 kV à 1500 pF 68 36 40 16 5
19 150 kV à 820 pF 65 95 100 12 5
20 200 kV à 600 pF 50 90 94 16 5
Applications de mesure et d'impulsion des fréquences UHV
Les réseaux électriques UHV (ultra-haute tension) et la mesure de la puissance d'impulsion imposent des exigences extrêmes aux diviseurs de tension:
  • Les diviseurs de tension de transmission en courant continu nécessitent des condensateurs avec une résistance d'isolation extrêmement élevée (≥ 105MΩ) pour supprimer la dérive causée par une fuite de courant continu.
  • Les diviseurs de surtension nécessitent une réponse de nanoseconde et une faible inductance pour capturer avec précision l'onde fulminante complète (1/2 / 50 μs) ou l'onde coupée (2-5 μs).
En utilisant des condensateurs de poignée de porte personnalisés (par exemple, 500 kV de tension, 500 pF ±5%, ESL < 15 nH), les diviseurs de tension de la série ZSRCF peuvent atteindre une précision de mesure AC ± 1,5% et DC ± 0,5%,remplacement des voltmètres électrostatiques à haute tension.

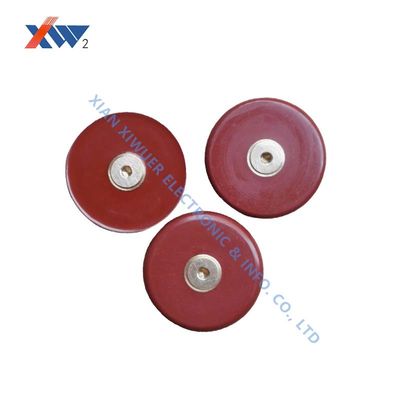

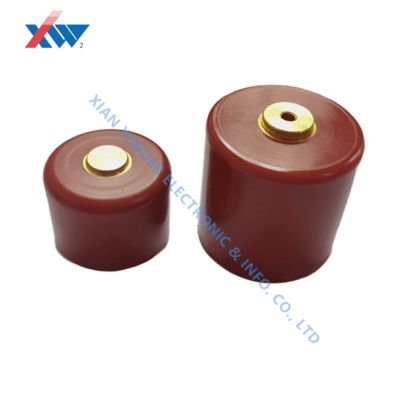

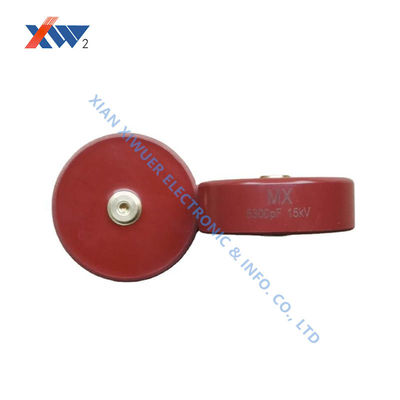

Condensateurs de poignée de porte haute tension personnalisés pour les applications de mesure et d'impulsion UHV avec des spécifications de 20kV-2000pF 30kV-1000pF 40kV-150pF 1 Condensateurs de poignée de porte haute tension personnalisés pour les applications de mesure et d'impulsion UHV avec des spécifications de 20kV-2000pF 30kV-1000pF 40kV-150pF 2 Condensateurs de poignée de porte haute tension personnalisés pour les applications de mesure et d'impulsion UHV avec des spécifications de 20kV-2000pF 30kV-1000pF 40kV-150pF 3
