Condensateur céramique haute tension 20kV 10000pF 65x15mm

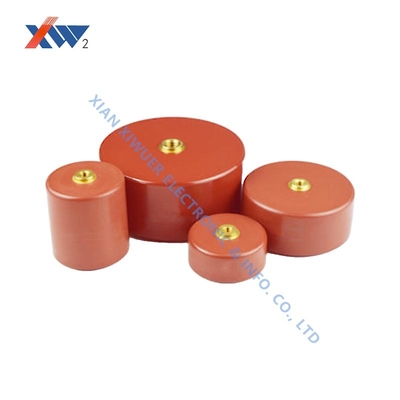

  • 20kV 10000pF High Voltage Ceramic Capacitor 65x15mm

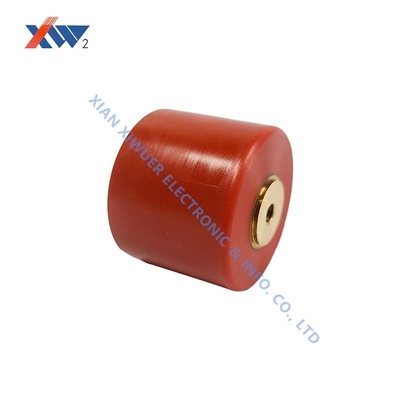

  • 20kV 10000pF High Voltage Ceramic Capacitor 65x15mm

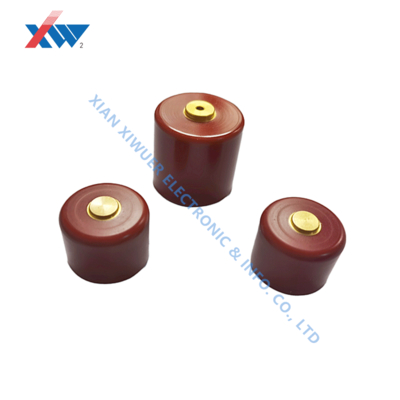

  • 20kV 10000pF High Voltage Ceramic Capacitor 65x15mm
Lieu d'origine XIAN, SHANNXI CHINE
Nom de marque XIWUER
Certification ISO9001,ISO14001,OHSAS18001
Numéro de modèle 20KV-10000PF
Quantité de commande min 1 morceau
Prix Négociable
Détails d'emballage Carton
Délai de livraison 10-15 jours
Conditions de paiement , L / c, t / t
Capacité d'approvisionnement 4 000 000 PCs par année

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Dissipation Je ne veux pas.0040 Tension de tenue 1,5ur ● 1 min
Résistance à l'isolation ≧ 1,0 × 106mΩ Dimension (mm) 65 * 15 * 19 * 12 * 5
Mettre en évidence

Condensateur céramique haute tension de 20 kV

,

Condensateur céramique 10000pF 65x15mm

,

condensateur haute tension avec garantie
Laisser un message
Description de produit
Condensateur céramique haute tension 20kV 10000pF
Les condensateurs céramiques ultra-haute tension sont des composants essentiels pour les applications industrielles spécialisées, offrant une haute tension de tenue, de faibles pertes et des performances exceptionnelles dans les scénarios de courant de crête élevé et de décharge d'impulsions rapides.
Applications clés
  • Équipement laser et à impulsions
  • Systèmes d'imagerie médicale
  • Machines de traitement industriel
  • Transmission d'énergie et infrastructure énergétique
  • Recherche scientifique et applications industrielles spécialisées
Condensateur céramique haute tension 20kV 10000pF 65x15mm 0
Spécifications techniques
N° Spécification Dissipation Tension de tenue Résistance d'isolement Dimensions (mm)
1 20kV-2000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:45 | H:19 | L:23 | D:12 | M:5
2 20kV-10000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:65 | H:15 | L:19 | D:12 | M:5
3 20kV-18000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:80 | H:17 | L:25 | D:12 | M:5
4 30kV-1000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:45 | H:24 | L:32 | D:12 | M:4
5 30kV-2700pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:60 | H:20 | L:28 | D:12 | M:4
6 30kV-12000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:45 | H:19 | L:23 | D:12 | M:5
7 40kV-150pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:74 | H:18 | L:26 | D:12 | M:5
8 40kV-500pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:28 | H:33 | L:41 | D:8 | M:4
9 40kV-7500pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:80 | H:24 | L:29 | D:12 | M:6
10 40kV-10000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:80 | H:22 | L:26 | D:16 | M:5
11 50kV-1000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:50 | H:30 | L:34 | D:12 | M:4
12 50kV-1000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:32 | H:27 | L:31 | D:16 | M:5
13 50kV-1000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:80 | H:31 | L:35 | D:16 | M:5
14 50kV-1000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:50 | H:31 | L:34 | D:12 | M:5
15 50kV-1000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:65 | H:32 | L:35 | D:16 | M:5
16 50kV-1000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:50 | H:54 | L:58 | D:12 | M:5
17 100kV-2000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:51 | H:32 | L:35 | D:16 | M:5
18 100kV-1500pF (Type isolant) ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:68 | H:36 | L:40 | D:16 | M:5
19 150kV-820pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:65 | H:95 | L:100 | D:12 | M:5
20 200kV-600pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:50 | H:90 | L:94 | D:16 | M:5
Conseils de sélection
Les condensateurs céramiques haute tension nécessitent une sélection et une manipulation minutieuses. Tenez compte de ces facteurs critiques :
  • Marge de tension : La tension de fonctionnement doit être nettement inférieure à la tension nominale, en tenant compte des conditions d'impulsion de crête
  • Gestion thermique : Une dissipation thermique appropriée est essentielle pour les applications haute fréquence/haute intensité
  • Caractéristiques de fréquence : Les performances varient selon le matériau diélectrique - consultez les spécifications détaillées
  • Conformité aux normes de sécurité : Toutes les conceptions, installations et opérations doivent suivre des réglementations de sécurité strictes par du personnel qualifié
