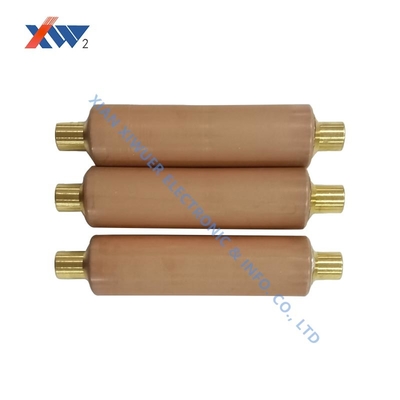

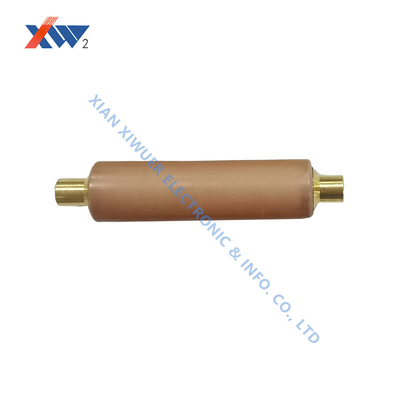

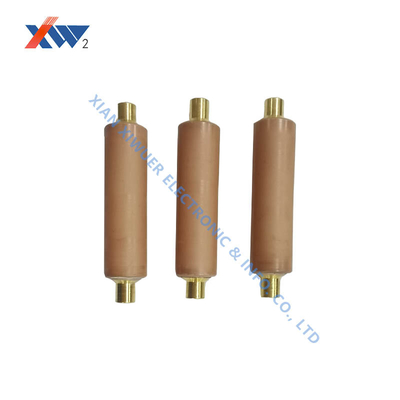

Capacitance nominal 200pF Condensateur céramique haute tension Tige centrale 24kV pour impulsion de foudre 125kV 1.2/5μs
| Lieu d'origine | XIAN, CHINE |
|---|---|
| Nom de marque | XIWUER |
| Certification | ISO9001,ISO14001,ISO45001 |
| Numéro de modèle | 24 kV 200（400/500）pF |
| Quantité de commande min | 1 |
| Prix | Négociable |
| Détails d'emballage | Cartonné |
| Délai de livraison | 5 à 7 jours |
| Conditions de paiement | L/C,T/T |
| Capacité d'approvisionnement | 8 000 000 par année |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Tension nominale | 24KV | Capacité nominale (pF) | 200 |
|---|---|---|---|
| Région de capacité nominaleFréquence d'essai1kHz+20%TesteVoltage1V+0,2V | 180 à 220 | Tension de tenue (dans l'huile isolante) | 70kVAc/5min |
| Décharge partielle | 26,4 kVCA≤5pC | Impulsion éclair kV1.2/5μs | 125 |
| Mettre en évidence | Condensateur haute tension de capacité nominale 200pF,Condensateur céramique haute tension de 24 KV,Condensateur céramique haute tension 125kV |
||
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Description de produit
Rod central en céramique haute tension pour condensateur 24kV 200(400/500)pF
Spécifications du produit
| Attribut | Valeur |
|---|---|
| Tension nominale | 24kV |
| Capacité nominale (pF) | 200 |
| Plage de capacité nominale (Fréquence de test : 1 kHz±20 %, Tension de test : 1 V±0,2 V) | 180~220 |
| Tension de tenue (Dans l'huile isolante) | 70kV AC/5min |
| Décharge partielle | 26.4kV AC ≤5pC |
| Impulsion de foudre (kV 1.2/5μs) | 125 |
Principales caractéristiques
- Rod central en céramique haute tension pour condensateur avec une tension nominale de 24kV AC
- Capacité nominale de 200pF (options 400pF/500pF disponibles)
- Supporte 70kV AC pendant 5 minutes dans l'huile isolante
- Faible décharge partielle (≤5pC à 26.4kV AC)
- Excellente tenue aux impulsions de foudre (125kV 1.2/5μs)
Domaines d'application
Interrupteur à vide (Noyau de disjoncteur) : Les rods centraux en céramique métallisée (à base d'alumine) sont utilisés pour fabriquer des cavités d'interrupteurs à vide, assurant une étanchéité à l'air et une isolation électrique pour l'interruption du courant haute tension. Les applications incluent les disjoncteurs miniers et les systèmes de protection des générateurs.
Dispositif d'affichage en direct : Utilisé dans les systèmes d'alimentation 10kV-40.5kV pour fournir une indication en temps réel de l'état des conducteurs haute tension, des disjoncteurs (types SF6 et à vide), des parafoudres ou des transformateurs de mesure, assurant la sécurité de l'opérateur.
Paramètres typiques : Les plages de capacité varient de 10pF à 230pF (par exemple, 90pF à 24kV), avec une tension de tenue de 68kV (fréquence industrielle) et 125kV (impulsion de foudre).
Instructions d'utilisation
- La décharge partielle ne doit pas dépasser 5pC à 1,1 fois la tension nominale, sauf indication contraire
- Conforme à la norme DL/T538-2006 (Dispositif d'indication de présence haute tension)
- Dimensions personnalisées disponibles selon les exigences du client
- Une attention particulière est requise pour éviter d'endommager le produit, l'humidité et la contamination
- Conforme à la norme JB/T10305-2001 (Conditions techniques pour les isolateurs sur poteau en matériau organique dans les équipements haute tension 3,6kV-40,5kV)
- Pour les installations en dessous de 100 mètres ou dans les zones de haute altitude, veuillez spécifier dans les notes de commande
