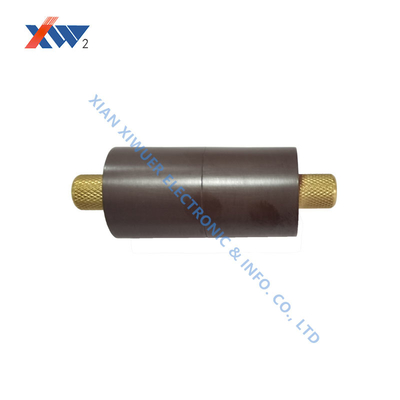

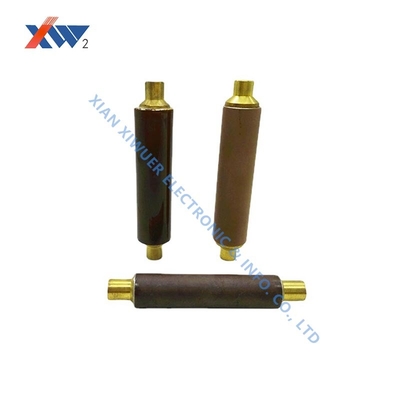

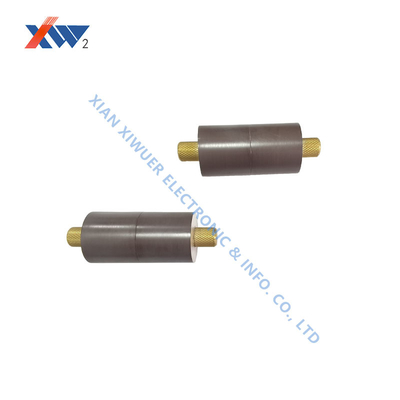

Tige centrale de condensateur céramique haute tension 24kV avec capacité nominale de 80pF

  • 24kV High Voltage Ceramic Capacitor Core Rod with 80pF Nominal Capacitance
  • 24kV High Voltage Ceramic Capacitor Core Rod with 80pF Nominal Capacitance
  • 24kV High Voltage Ceramic Capacitor Core Rod with 80pF Nominal Capacitance
Lieu d'origine XIAN, CHINE
Nom de marque XIWUER
Certification ISO9001,ISO14001,ISO45001
Numéro de modèle 24kv à 80pF
Quantité de commande min 1
Prix Négociable
Détails d'emballage Cartonné
Délai de livraison 5 à 7 jours
Conditions de paiement L/C,T/T
Capacité d'approvisionnement 8 000 000 par année

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Tension nominale 24kv à 80pF Capacité nominale (pF) 80pF
Plage de capacité nominaleFréquence de test  1 kHz + 20 %Tension d'essai  1 V + 0,2 V 70~90 Tension de tenue (dans l'huile isolante) 70kVAc/5min
Décharge partielle 26.4kVAC≤10pC Impulsion éclair kV1.2/5μs 125
Mettre en évidence

Barre de noyau de condensateur en céramique de 24 kV

,

Barre de noyau de condensateur en céramique de 80 pF

,

Rameau du condensateur en céramique à haute tension
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Laisser un message
Description de produit
Noyau de condensateur céramique haute tension 24kV 80pF
Spécifications techniques
Attribut Valeur
Tension nominale 24kV 80pF
Capacité nominale (pF) 80pF
Plage de capacité nominale
Fréquence de test : 1 kHz ±20%
Tension d'essai : 1V ±0.2V		 70~90
Tension de tenue (dans l'huile isolante) 70kVAC/5min
Décharge partielle 26.4kVAC ≤10pC
Impulsion de foudre kV 1.2/5μs 125
Principales caractéristiques
  • Tension nominale : 24kVAC
  • Capacité nominale : 80pF
  • Plage de capacité : 70~90pF à une fréquence de test de 1 kHz
  • Tension de tenue : 70kVAC pendant 5 minutes dans l'huile isolante
  • Décharge partielle : ≤10pC à 26.4kVAC
  • Impulsion de foudre : 125kV (1.2/5μs)
Domaines d'application
Interrupteur à vide (Noyau de disjoncteur) : Les tiges de noyau en céramique métallisées (à base d'alumine) fabriquent des cavités d'interrupteur à vide, assurant des joints étanches à l'air et une isolation électrique pour l'interruption du courant haute tension. Les applications incluent les disjoncteurs miniers et les systèmes de protection des générateurs.
Dispositif d'affichage en direct : Utilisé dans les systèmes d'alimentation 10kV-40.5kV pour fournir une indication en temps réel de l'état des conducteurs haute tension, des disjoncteurs (types SF6 et à vide), des parafoudres ou des transformateurs de mesure, assurant la sécurité de l'opérateur.
Paramètres typiques : Les capacités varient de 10pF à 230pF (par exemple, 90pF à 24kV), avec une tension de tenue de 68kV (fréquence industrielle) et 125kV (impulsion de foudre).
Instructions d'utilisation
La décharge partielle ne doit pas dépasser 5pC à 1,1 fois la tension nominale, sauf indication contraire. Conforme à la norme DL/T538-2006 (Dispositif d'indication de présence haute tension).
Les dimensions peuvent être personnalisées selon les exigences du client. Des précautions particulières doivent être prises pour éviter d'endommager le produit, l'exposition à l'humidité et la contamination.
Conforme à la norme JB/T10305-2001 (Conditions techniques pour les isolateurs sur poteau en matériau organique dans les équipements haute tension de 3,6 kV à 40,5 kV). Pour les installations de moins de 100 mètres ou dans les zones de haute altitude, veuillez spécifier dans les notes de commande.
