24kV 50pF à haute tension Condensateur céramique

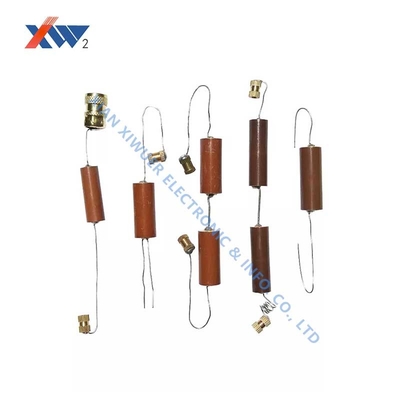

  • 24kV 50pF High Voltage Ceramic Capacitor Core Rod

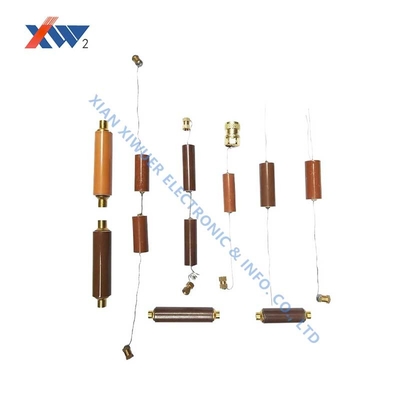

  • 24kV 50pF High Voltage Ceramic Capacitor Core Rod

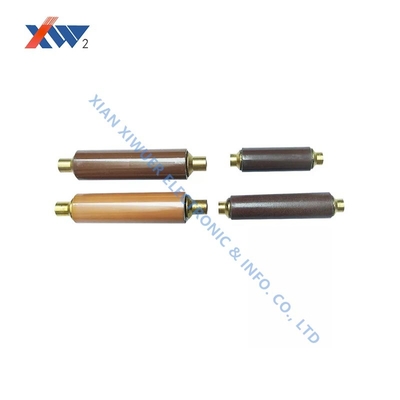

  • 24kV 50pF High Voltage Ceramic Capacitor Core Rod
Place of Origin XIAN, CHINA
Nom de marque XIWUER
Certification ISO9001,ISO14001,ISO45001
Model Number 24kv 50pF
Minimum Order Quantity 1
Prix Négociable
Packaging Details Carton
Delivery Time 5-7 days
Payment Terms L/C,T/T
Supply Ability 8,000,000 a year

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Rated Voltage 24kv 50pF Nominal Capacitance(pF) 50pF
Nominal Capacitance RangeTest Frequency1kHz+20%TestVoltage 1V+0.2V:45~50 Withstand Voltage(In the insulating oil) 70kVAC/5min
Partial Discharge 26.4kVAC≤10pC Lightning Impulse kV1.2/5μs 125
Mettre en évidence

Condensateur céramique haute tension de 24 KV

,

Barre de noyau de condensateur en céramique de 50 pF

,

condensateur haute tension avec garantie
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Laisser un message
Description de produit
Tige centrale de condensateur céramique haute tension 24kV 50pF
Spécifications techniques
Attribut Valeur
Tension nominale 24kV 50pF
Capacité nominale (pF) 50pF
Plage de capacité nominale
Fréquence de test : 1 kHz + 20 %
Tension d'essai		 1V+0.2V:45~50
Tension de tenue (dans l'huile isolante) 70kVAC/5min
Décharge partielle 26.4kVAC≤10pC
Impulsion de foudre kV1.2/5μs 125
Principales caractéristiques
  • Tension nominale : 24kVAC
  • Capacité nominale : 50pF
  • Plage de capacité nominale : 45~50 à 1 kHz + 20 % de fréquence de test
  • Tension de tenue : 70kVAC/5min dans l'huile isolante
  • Décharge partielle : ≤10pC à 26,4kVAC
  • Impulsion de foudre : 125kV (1,2/5μs)
Domaines d'application

Interrupteur à vide (noyau de disjoncteur) : Des tiges centrales en céramique métallisée (à base d'alumine) sont utilisées pour fabriquer des cavités d'interrupteurs à vide, assurant une étanchéité à l'air et une isolation électrique pour l'interruption du courant haute tension. Les applications incluent les disjoncteurs miniers et les systèmes de protection des générateurs.

Dispositif d'affichage en direct : Utilisé dans les systèmes d'alimentation 10kV-40,5kV pour fournir une indication en temps réel de l'état des conducteurs haute tension, des disjoncteurs (types SF6 et à vide), des parafoudres et des transformateurs de mesure, assurant la sécurité de l'opérateur.

Paramètres typiques : Les capacités varient de 10pF à 230pF (par exemple, 90pF à 24kV), avec une tension de tenue de 68kV (fréquence industrielle) et 125kV (impulsion de foudre).

Instructions d'utilisation
  • La décharge partielle ne doit pas dépasser 5pC à 1,1 fois la tension nominale, sauf indication contraire
  • Conforme à la norme DL/T538-2006 (Dispositif d'indication de présence haute tension)
  • Dimensions personnalisées disponibles sur demande
  • Protéger le produit contre les dommages, l'humidité et la contamination
  • Conforme à la norme JBT10305-2001 (Conditions techniques pour les isolateurs sur poteau en matériau organique dans les équipements haute tension 3,6kV-40,5kV)
Pour les installations en dessous de 100 mètres ou dans les zones de haute altitude, veuillez spécifier dans les notes de commande.
