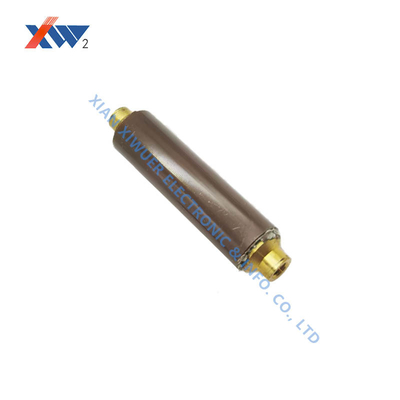

24kV 15pF Condensateur céramique haute tension Baston de base pour résister à la tension dans l'huile isolante 70kVAC/5min
| Lieu d'origine | XIAN, CHINE |
|---|---|
| Nom de marque | XIWUER |
| Certification | ISO9001,ISO14001,ISO45001 |
| Numéro de modèle | 24 kV - 15 pF |
| Quantité de commande min | 1 |
| Prix | Négociable |
| Détails d'emballage | Cartonné |
| Délai de livraison | 5 à 7 jours |
| Conditions de paiement | L/C,T/T |
| Capacité d'approvisionnement | 8 000 000 par année |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Tension nominale | 24KVCA | Capacité nominale (pF) | 15 |
|---|---|---|---|
| Plage de capacité nominaleFréquence d'essai1kHz+20% de tension d'essai | 1V+0,2V:13 à 17 | Tension de tenue (dans l'huile isolante) | 70kVAc/5min |
| Décharge partielle | 26.4kVAC≤10pC | Impulsion éclair kV1.2/5μs | 125 |
| Mettre en évidence | Condensateur à haute tension à huile isolante,Condensateur céramique haute tension de 24 KV,Condensateur céramique haute tension de 15 pF |
||
Description de produit

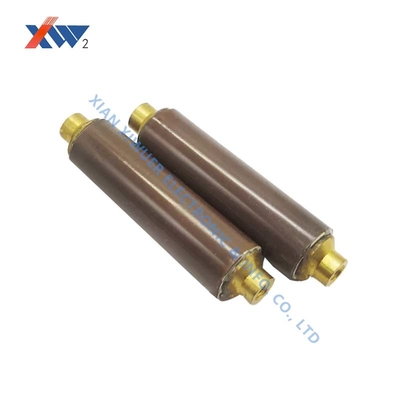

Rodin de base pour condensateur céramique haute tension 24kV 15pF
Spécifications clés
- Tension nominale : 24kV AC
- Capacité nominale : 15pF
- Plage de capacité : 13~17pF (Fréquence de test : 1kHz, Tension de test : 1V±0.2V)
- Tension de tenue (dans l'huile isolante) : 70kV AC/5min
- Décharge partielle : ≤10pC à 26.4kV AC
- Impulsion de foudre (1.2/5μs) : 125kV
Domaines d'application
Conçu pour les dispositifs d'affichage en direct dans les systèmes d'alimentation 10kV-40.5kV, ce condensateur céramique haute tension fournit une indication en temps réel de l'état de fonctionnement pour :
- Conducteurs haute tension
- Disjoncteurs (types SF6 et à vide)
- Parafoudres
- Transformateurs de mesure
Les paramètres typiques incluent des plages de capacité de 10pF à 230pF (par exemple, 90pF à 24kV), avec des tensions de tenue de 68kV (fréquence industrielle) et 125kV (impulsion de foudre).
Instructions d'installation et d'utilisation
Décharge partielle : ≤5pC à 1,1 fois la tension nominale (sauf indication contraire)
Conforme aux normes :
- DL/T538-2006 (Dispositif d'indication de présence haute tension)
- JBT10305-2001 (Conditions techniques pour les isolateurs sur poteau en matériau organique dans les équipements haute tension 3.6kV-40.5kV)
Notes spéciales : Les dimensions peuvent être personnalisées. Protéger contre les dommages, l'humidité et la contamination. Pour les installations en dessous de 100 mètres ou dans les zones de haute altitude, veuillez spécifier dans les notes de commande.
