Condensateur en céramique à haute tension

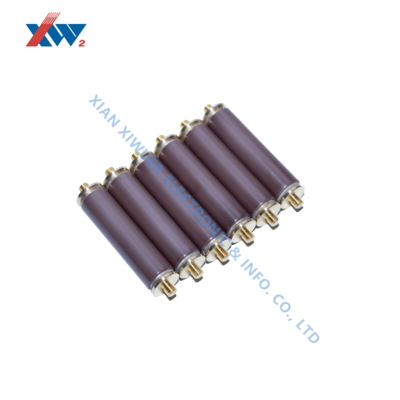

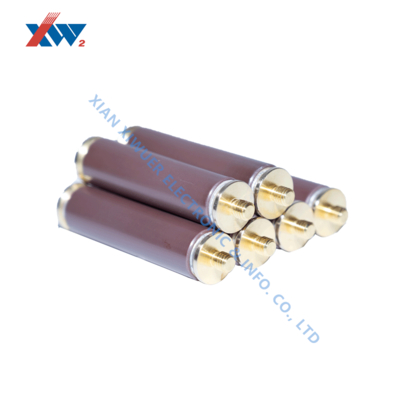

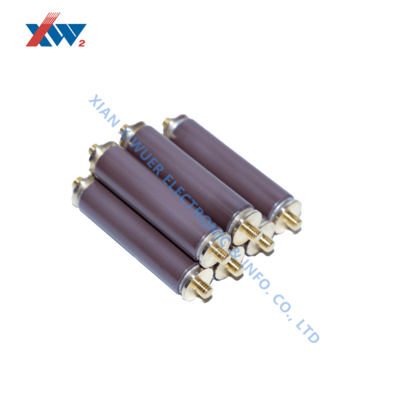

12kVAC 300pF Condensateur céramique haute tension

12kVAC 300pF Condensateur céramique haute tension

Nom De La Marque:	XIWUER
Numéro De Modèle:	12 kV à 300 pF
MOQ:	1
Prix:	Négociable
Conditions De Paiement:	L/C,T/T
Capacité D'approvisionnement:	8 000 000 par année

Detail Information

Description du produit

Detail Information

Lieu d'origine:

XIAN, CHINE

Certification:

ISO9001,ISO14001,ISO45001

Tension nominale:

12KVac

Capacité nominale (pF):

300

Plage de capacité nominaleFréquence de test 1 kHz + 20%Tension d'essai : 1 V + 0,2 V ::

270 à 330

Tension de tenue (dans l'huile isolante):

52KVAC/5min

Décharge partielle:

13.2kVac≤10PC

Impulsion éclair kV1.2/5μs:

Détails d'emballage:

Cartonné

Capacité d'approvisionnement:

8 000 000 par année

Mettre en évidence:

Tige centrale de condensateur céramique 300pF

Tige centrale de condensateur céramique 12kVCA

Description du produit

Noyau de condensateur céramique haute tension 12kVAC 300pF

Spécifications techniques

Attribut	Valeur
Tension nominale	12kVAC
Capacité nominale (pF)	300
Plage de capacité nominale (Fréquence de test 1kHz+20%, Tension de test : 1V+0.2V)	270~330
Tension de tenue (Dans l'huile isolante)	52kVAC/5min
Décharge partielle	13.2kVAC≤10pC
Impulsion de foudre kV1.2/5μs	75

Caractéristiques du produit

Noyau de condensateur céramique haute tension nominal à 12kVAC avec une capacité nominale de 300pF
Large plage de capacité : 270~330pF dans les conditions de test
Excellente tension de tenue : 52kVAC/5min dans l'huile isolante
Faible décharge partielle : ≤10pC à 13.2kVAC
Haute résistance aux impulsions de foudre : 75kV à 1.2/5μs

Domaines d'application

Conçu pour les dispositifs d'affichage en direct dans les systèmes d'alimentation 10kV-40.5kV, ce condensateur fournit une indication en temps réel de l'état de fonctionnement de :

Conducteurs haute tension
Disjoncteurs (types SF6 et à vide)
Parafoudres
Transformateurs de mesure

Assure la sécurité de l'opérateur avec des paramètres typiques, y compris des plages de capacité de 10pF-230pF (par exemple, 90pF à 24kV), une tension de tenue de 68kV (fréquence industrielle) et 125kV (impulsion de foudre).

Instructions d'installation et d'utilisation

PD ne dépassant pas 5pC à 1,1 fois la tension nominale sans instructions spéciales. Se conformer à la norme DL/T538-2006 (Dispositif d'indication de présence haute tension).

Les dimensions peuvent être personnalisées selon les exigences du client.

Une attention particulière est requise pour éviter les dommages au produit, l'exposition à l'humidité et la contamination.

Conforme à la norme JBT10305-2001 (Conditions techniques pour les isolateurs sur poteau en matériau organique dans les équipements haute tension 3,6kV-40,5kV).

Pour les installations en dessous de 100 mètres ou dans les zones de haute altitude, veuillez le spécifier dans les notes de commande.
