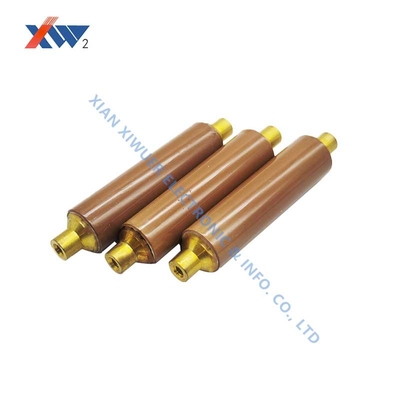

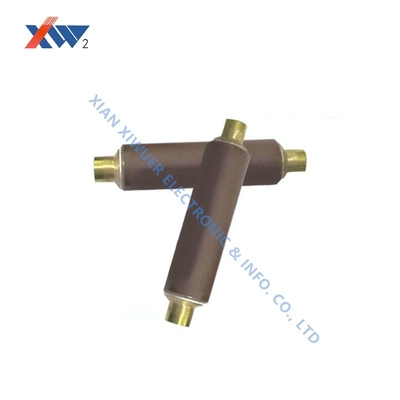

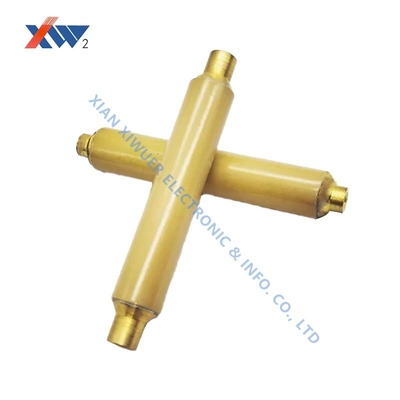

Condensateur en céramique à haute tension

Rameau de base du condensateur céramique haute tension 50pF 12kVAC Décharge partielle 13.2kVAC≤10pC Pour les systèmes électriques

Nom De La Marque:	XIWUER
Numéro De Modèle:	12kV-50pF
MOQ:	1
Prix:	Négociable
Conditions De Paiement:	L/C,T/T
Capacité D'approvisionnement:	8 000 000 par année

Detail Information

Description du produit

Detail Information

Lieu d'origine:

XIAN, CHINE

Certification:

ISO9001,ISO14001,ISO45001

Tension nominale:

12KVac

Capacité nominale (pF):

50pF

Plage de capacité nominaleFréquence de test 1 kHz + 20%Tension d'essai : 1 V + 0,2 V ::

45 à 55

Tension de tenue (dans l'huile isolante):

52KVAC/5min

Décharge partielle:

13.2kVac≤10PC

Impulsion éclair kV1.2/5μs:

Détails d'emballage:

Cartonné

Capacité d'approvisionnement:

8 000 000 par année

Mettre en évidence:

Condensateur en céramique de 50 pF 12 kVAC

Rameau du condensateur en céramique à haute tension

Description du produit

Rameau du condensateur en céramique haute tension 12kV 50pF

Spécifications du produit

Attribut	Valeur
Voltage nominal	12 kVAC
Capacité nominale (pF)	50pF
L'écart de capacité nominale (fréquence d'essai 1kHz ± 20%, tension d'essai: 1V ± 0,2V)	45 à 55
Résister à la tension (dans l'huile isolante)	Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
Décharge partielle	13.2kVAC ≤ 10 pC
Impulsion éclair kV 1,2/5μs	75

Description du produit

Rameau de noyau de condensateur en céramique haute tension conçu pour les dispositifs d'indication de la présence de haute tension de 3,6 kV à 40,5 kV.

Principales caractéristiques

Voltage nominal: 12 kVAC
Capacité nominale: 50 pF
Résister à la tension: 52 kVAC/5min (dans l'huile isolante)
Décharge partielle: ≤ 10 pC à 13,2 kVAC
Impulsion éclair: 75 kV (1,2/5 μs)

Instructions d'utilisation

La décharge partielle ne doit pas dépasser 5 pC à 1,1 fois la tension nominale, sauf indication contraire.

Convient aux normes DL/T538-2006 (appareil d'indication de la présence de haute tension) et JBT10305-2001 (conditions techniques pour le poste isolant de matière organique dans les équipements haute tension de 3,6 kV à 40,5 kV).

Attention particulière: empêcher le produit d'être endommagé, d'être humide ou contaminé.

Pour les installations situées à moins de 100 mètres ou à haute altitude, veuillez préciser dans les notes de commande.
