Condensateur en céramique à haute tension

Tige centrale de condensateur céramique haute tension 12 kV avec capacité nominale de 20 pF et tension d'essai de 1 V

Nom De La Marque:	XIWUER
Numéro De Modèle:	12kv à 20pF
MOQ:	1
Prix:	Négociable
Conditions De Paiement:	L/C,T/T
Capacité D'approvisionnement:	8 000 000 par année

Detail Information

Description du produit

Detail Information

Lieu d'origine:

XIAN, CHINE

Certification:

ISO9001,ISO14001,ISO45001

Tension nominale:

12KVac

Capacité nominale (pF):

Plage de capacité nominaleFréquence de test 1 kHz + 20%Tension d'essai : 1 V + 0,2 V ::

18~22

Tension de tenue (dans l'huile isolante):

52KVAC/5min

Décharge partielle:

13.2kVac≤10PC

Impulsion éclair kV1.2/5μs:

Détails d'emballage:

Cartonné

Capacité d'approvisionnement:

8 000 000 par année

Mettre en évidence:

Tige centrale de condensateur céramique 12 kV

Tige centrale de condensateur céramique 20 pF

Description du produit

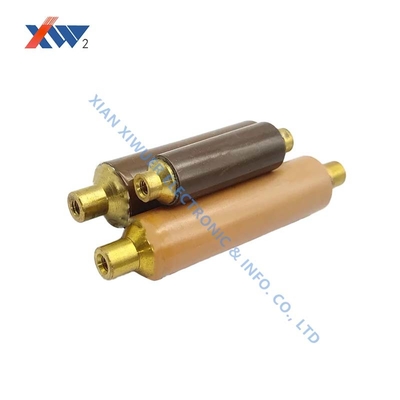

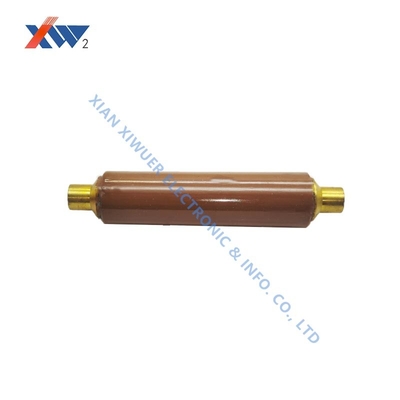

Rameau de condensateur en céramique haute tension 12kV 20pF

Spécifications techniques

Attribut	Valeur
Voltage nominal	12 kVAC
Capacité nominale (pF)	20
Plage de capacité nominale Fréquence d'essai 1 kHz ± 20% Voltage d'essai: 1V ± 0,2V	18 à 22 ans
Résister à la tension (dans l'huile isolante)	Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
Décharge partielle	13.2kVAC ≤ 10 pC
Impulsion éclair kV 1,2/5μs	75

Vue d'ensemble du produit

Cette tige de base de condensateur en céramique haute tension est conçue pour être utilisée dans des dispositifs d'indication de la présence de haute tension de 3,6 kV à 40,5 kV.

Principales caractéristiques

Voltage nominal: 12 kVAC
Capacité nominale: 20 pF
Résiste à 52 kVAC pendant 5 minutes dans l'huile isolante
Faible décharge partielle (≤ 10 pC à 13,2 kVAC)
Résistance à l'impulsion éclair robuste (75kV 1,2/5μs)

Notes importantes

La décharge partielle ne doit pas dépasser 5 pC à 1,1 fois la tension nominale, sauf indication contraire.

Conforme aux normes DL/T538-2006 (appareil d'indication de la présence de haute tension) et JB/T10305-2001 (conditions techniques pour les post-isolants en matière organique).

Dimensions sur mesure disponibles sur demande.

Précautions particulières: Protégez- le des dommages, de l'humidité et de la contamination.

Pour les installations situées à moins de 100 mètres ou en haute altitude, veuillez préciser dans les notes de commande.
