Condensateur en céramique à haute tension

Condensateur céramique à haute tension à tige 3.6kv 230pF avec décharge partielle 3.96kVAC

Nom De La Marque:	XIWUER
Numéro De Modèle:	3.6KV- 230PF
MOQ:	1 pièce
Prix:	Négociable
Conditions De Paiement:	L/C,T/T
Capacité D'approvisionnement:	8 000 000 par année

Detail Information

Description du produit

Detail Information

Lieu d'origine:

XIAN, CHINE

Certification:

ISO9001,ISO14001,ISO45001

Tension nominale:

3.6kVAC

Capacité nominale (pF):

230

Plage de capacité nominale:

Fréquence de test

Tension de tenue (dans l'huile isolante):

32 kVCA/5min

Décharge partielle:

3,96 kVCA≤10 pC

Impulsion éclair kV1.2/5μs:

Détails d'emballage:

Cartonné

Capacité d'approvisionnement:

8 000 000 par année

Mettre en évidence:

3.96 kVAC Rameau de base du condensateur en céramique

Rameau de noyau de condensateur en céramique 230pF

Description du produit

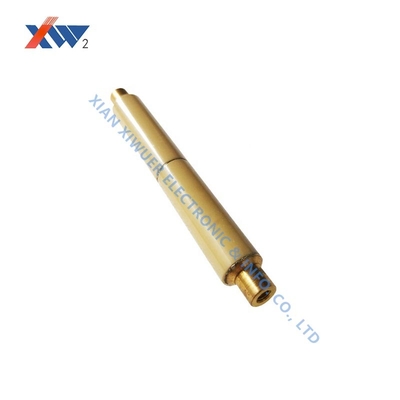

Rod central en céramique haute tension pour condensateur 3.6kV 230pF

Spécifications techniques

Attribut	Valeur
Tension nominale	3.6kVAC
Capacité nominale (pF)	230
Fréquence de test de la plage de capacité nominale	1kHz+20% Tension d'essai : 1V+0.2V : 210~240
Tension de tenue (dans l'huile isolante)	32kVAC/5min
Décharge partielle	3.96kVAC≤10pC
Impulsion de foudre kV1.2/5μs	40

Aperçu du produit

Ce rod central en céramique haute tension pour condensateur est conçu pour être utilisé dans les dispositifs d'indication de présence haute tension de 3,6 kV à 40,5 kV.

Principales caractéristiques

Tension nominale : 3.6kVAC
Capacité nominale : 230pF
Fréquence de test : 1kHz+20% à 1V+0.2V (plage 210~240pF)
Résiste à 32kVAC pendant 5 minutes dans l'huile isolante
Décharge partielle ≤10pC à 3.96kVAC
Tenue aux impulsions de foudre : 40kV (1.2/5μs)

Personnalisation et conformité

Les dimensions peuvent être personnalisées selon les exigences du client.

La décharge partielle ne dépasse pas 5pC à 1,1 fois la tension nominale, sauf indication contraire.

Conforme aux normes :

DL/T538-2006 (Dispositif d'indication de présence haute tension)
JBT10305-2001 (Conditions techniques pour les isolateurs sur poteau en matériau organique dans les équipements haute tension de 3,6 kV à 40,5 kV)

Notes importantes

Pour les installations en dessous de 100 mètres ou dans les zones de haute altitude, veuillez le préciser dans les notes de commande.

Soins particuliers requis : Protéger le produit contre les dommages, l'humidité et la contamination.
